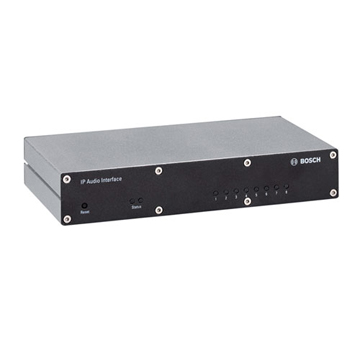

PRS-1AIP1 BOSCH博世IP音頻接口
產品編號 F.01U.064.686
用于在IP網絡上傳輸音頻的一體化解決方案
受監測的控制輸入和輸出
支持轉播
符合EN 54?16標準的IP解決方案
可配置為SIP電話接口（可選）
PRS-1AIP1 IP 音頻接口
小并雙向1或2通道接口，用于監測 RS232/485 隧道的
音頻和 GPIO。
訂單號 PRS-1AIP1
電源
本裝置提供了兩個電源連接（主輸入和備用輸入），并能夠
監測這兩個電源。
控件和指示燈（前面）
? 凹進式重置按鈕
? 2 個網絡狀態 LED 指示燈
? 8 個控制輸入狀態 LED 指示燈互連組件（背面）
? 8 路控制輸入，位于歐式連接器上
? 8 路控制輸出，位于歐式連接器上
? 故障繼電器輸出，位于歐式連接器上
? 2 路平衡音頻輸入（1 路線路輸入，1 路線路/話筒輸入），位于歐式連接器上
? 2 路平衡音頻輸出，位于歐式連接器上
? 2 個以太網連接，位于 RJ45 上
? RS 232，位于 Sub?D 上
? RS 485，位于歐式連接器上
? 主電源，位于插座上
? 備用電源，位于歐式連接器上
隨附部件
數量 組件
1 PRS-1AIP1 IP 音頻接口
1 電源
1 連接器套件
技術指標
電氣
外部電源 1 18 至 56 VDC
外部電源 2 18 至 56 VDC
功耗 8 W（最大）
話筒輸入（音頻輸入 1）
靈敏度 -48.5 至-26 dBV
阻抗 1360 歐姆
頻率響應 100 Hz 至 15 kHz
信噪比 >60 dB
監督檢測 駐極體：0.4 – 5 mA
動態：120 - 1300 ohm
線路輸入（音頻輸入1和2）
靈敏度 -16.5 至+6 dBV
阻抗 22 kohm
頻率響應 20 Hz 至 15 kHz
信噪比 >70 dB
導頻音檢測電平（僅限輸入 2）-30 dBV
線路輸出（音頻輸出1和2）
電平 6 dBV（最大）
導頻音電平（僅限輸出 2） -20 dBV (20 kHz)
