PELCO CM9700-CC1 矩陣主機 是PELCO CM9765矩陣、CM9770矩陣系統及CM9780矩陣系統的核心部分。一般可以配合CM9765-MXB-X矩陣機箱、CM9770-MXB-X矩陣機箱、CM9780-MXB-X矩陣機箱組成一套視頻矩陣。*大可以連接24個節點。
CM9700-CC1 矩陣主機的詳細介紹

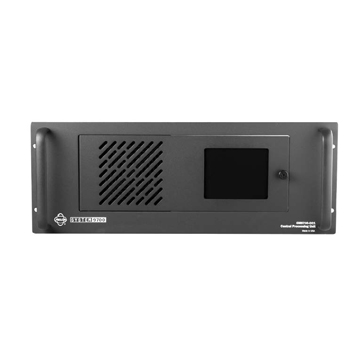

PELCO CM9700-CC1 矩陣主機
詳細技術指標請參考
CM9770 系列矩陣
基于微處理器的切換器/控制器，2,048 路輸入， 512 路輸出
基于微處理器的全交叉點視頻矩陣
高密度結構單機箱 支持256 路攝像機輸入和 32 路監視器輸出
單節點上控制*多2,048 路攝像機和 512路監視器，或者利
用多節點系統擴充攝像機的容量。 (*多24個節點)
CM9700-MGR的全系統報告提供了系統配線和配置的細節
CPU上有16 個RS-422通訊端口 (可擴展到 120 個) 和兩個 RS-232 全雙工端口前面板上顯示系統診斷 LED
閃存技術方便了系統維護和升級
通過邏輯號選擇攝像機和優先級操作
鍵盤可控制多畫面處理器、DVR 和VCR
內置視頻丟失檢測
基于Windows? 操作系統 (Windows 2000, XP) 的管理系統軟件，包括多語言菜單和屏顯幫助。
系統出廠前經過測試和配置
ASCII 數據接口可連接門禁系統及其他基于計算機的系統
強大的可編程宏指令
使用 PelcoNet? 可以在 TCP/IP 網絡上遠程觀看和控制
可選用附件
“熱切換器”和備用CPU，保證系統不間斷的運行
矩陣切換箱可帶備用電源
Coaxitron? 同軸視控轉換器，系統允許通過標準同軸線纜進行PTZ 通訊
可接5,000路報警輸入
可連接網絡接口設備，實現多系統的視頻共享和控制
圖形用戶接口 (VMX300) ，可輕松實現用外部PC 進行控制
DVR 管理
所有CM9770 系統都要由 Pelco 認證的經銷商/安裝人員來安裝調試。本規格說明表可以只用作信息參考的目的，不可作為認證及質量保證。 設備出廠時，廠家將提供相應的認證及質量保證。
9770 系統是一種全功能的視頻矩陣切換控制系統，使用戶能夠在單節點上查看并控制多達 2,048 路攝像機輸入和512路監視器輸出。其常用型號包括：CM977-288X32-X,CM9770-320X32-X,CM9770-356X32-X,CM9770-256X64-X,CM9770-256X32-X,CM9770-224X32-X,CM9770-192X32-X,CM9770-160X32-X等， 矩陣切換器箱輸出能力的增強實現了用比其他系統少的硬件組成更龐大的系統。其中CM9770-128X32-X,CM9770-96X32-X,CM9770-64X32-X,CM9770-32X32-X型號也是常用設備，輸入卡為32路視頻（CM9770-VCC,CM9770-RPC）每增加32路輸入就需增加一套輸入卡，CM9770-MXB-X單機箱*大輸入是256路，超過256路輸入的需增加CM9770-MXB-X機箱，并需CM9770-DFC環節到第二個機箱。
9770 系統的基本配置包括中央處理器 (CM9700-CC1) 、一個帶視頻輸入（CM9770-VCC,CM9770-RPC）/ 輸出模塊(CM9770-VMC和CM9770-RPM)的矩陣切換機箱 (CM9770-MXB-X) 和鍵盤(CM9760-KBD-UK)控制器(CM9760-KBD-AU) 。附加的部件可增加系統的功能。
由于是經過預先配置和打包的系統，因此安裝更加快捷和簡單。 9770 系統帶有一套新的界面友好的基于Windows的管理系統，從而方便了系統編程和維護。強大的宏指令可以由基于劃表和報警的事件激活。宏可以調用系統寬度的序列 ( 巡視) ；執行正確安裝的攝像機的預置位；自動控制VCR；和激活外部繼電器，以控制輔助設備，如鎖門等功能 ( 可能需要附加設備) 。在進行矩陣選型時，通常視頻輸出大于16路時選擇CM9770矩陣是很恰當?shù)?，比如：CM9770-384X32-X,CM9770-416X32-X
系統部件和附件
CM9700-CC1 CPU 控制器。 在120 VAC, 60 Hz 或 230VAC,50 Hz 下工作。 (4U) 。
CM9700-SER 串行通訊卡 (RS-422 串口) 提供了8 個通信端口用來連接外圍設備 ( 每個CPU*多可接4塊) 。
CM9700-SER-32 接口擴展單元 ；每個單元有32個串行通信 (SERCOM) 端口。 1個CC1*多可以連接3 個擴展單元。( 在擴展已有的CM9700-CC1 之前，請與Pelco 系統應用部門核實。 ) 包括互聯的線纜，DB9 適配器 和RJ45 接頭。 數據接口可以是RS-232 或RS-422. (4U)
矩陣機箱
CM9770-MXB-X 帶有CM9760-MPS 電源的視頻矩陣機箱。100-240 VAC、50/60 Hz、自適應 (6 U) 。
CM9700-MPS 矩陣機箱電源 ( 備用) 120 VAC, 60 Hz 或230 VAC, 50 Hz.
CM9770-DFC 帶電纜的向下擴展卡；用于擴展時連接多個機箱
CM9770-VCC 視頻攝像機卡，32路攝像機輸入 需與后面板卡 (CM9770-DFC, CM9770-RPC) 配合使用。
CM9770-RPC 后面板的視頻卡；提供32個 BNC接頭，用于連接攝像機輸入至矩陣機箱。
CM9770-VMC 視頻監視器卡，提供16路監視器輸出；需與CM9770-RPM 配合使用。
CM9770-RPM 后面板監視器BNC 卡，為切換機箱提供了16路監視器輸出，連接視頻輸出卡。
CM9700-VPP 視頻轉接板，提供32 路BNC 輸入，用于將視頻輸入傳到系統或32 個BNC 接頭中，用于將視頻環出；包括16 路同軸帶狀電纜， 3英尺 (0.91m) 。(3 個VPP 單元 = 2 U; 每個VPP的實際高度是1.07 英寸 [2.7 cm])
CM9700-CBL-06FT 16 路同軸帶狀電纜， 6 英尺 (1.82 m) 。
CM9700-CBL-10FT 16路同軸帶狀電纜，10英尺 (3.04 m) 。
CM9700-VPP 前面板
下列部件可與9770 系統兼容：
鍵盤
CM9760-KBD-AU 鍵盤控制器
CM9760-KBD-AU,CM9760-KBD-UK,CM9760-KBD-US,CM9760-KBD-EU 全功能桌面變速鍵盤，白色；
CM9760-KBD-B 全功能桌面變速鍵盤，黑色；
CM9760-KBR 全功能19英寸EIA機架安裝鍵盤 (4U) ；
后綴-US, -UK, -AU, 或 EU, 對應為相應區域的電源線類型，訂貨時加入上面的型號。 舉例來說， CM9760-KBD-US 是一個桌面式鍵盤 ( 白色) ，電源線適用于美國。
KBD200A 鍵盤控制器
KBD300A 鍵盤控制器
網絡接口單元
CM9700-NW1 網絡接口單元可連接多套系統共享視頻和控制。
CM9700-NW1 網絡接口單元；用于將多個互相獨立的系統聯網，配置網絡CPU和軟件。(4U)
